PZ30終端照明配電箱

產品概述：

PZ30系列終端組合式配電箱（簡稱：配電箱），符合GB7251.1及JB/T7121《模數化終端組合電器》等標準。配電箱采用鋼塑結構的形式，外殼用優質冷軋鋼板制成，箱體基座采用鋼結構并鍍覆，端蓋采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防護罩。配電箱既有塑料藝術美感，又有鋼結構的堅固，透明罩使開關電器的工作狀態一目了然。配電箱內的電器元件全部采用模數化電器元件，元件寬度均以9mm為模數。安裝于頂帽形軌道上, 可根據用戶需要配制小型斷路器，各種斷路器任意組合，安裝軌道高低可調節,特別對暗裝式更為方便。拆裝迅速方便、開關元件手柄外露，帶電及其它部分遮蓋于上蓋內部，打開門可方便地操作，使用安全可靠，箱內設置三相匯流排及N線PE線接線排，箱體上下、左右及背后均設置進出線孔，便于接線。構成美觀，豪華，強度高，耐撞擊的配電箱，可以根據客戶的具體需求進行設計生產，從而滿足大家不同的需要。

PZ30終端組合電器適用于額定電壓220V或380V，負載總電流量不大于100A的單相三線或三相五線的末端電路中，作為對用電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置�？梢詮V泛應用于高層建筑、賓館、住宅、車站、港口機場、醫院、影劇院、大型商業網點和工礦企業等。

安裝方式：明裝式（掛墻式）和暗裝式（嵌墻式）二種。接線方式：TN系統。按總回路數可分為6、10、15、18、20、24、30回路。額定電流32A、50A、63A。

產品優點：

1、布置緊湊合理，安裝，拆卸，維修均很方便，箱體結構緊湊、安裝面積小，既可明裝、也可暗裝，安裝軌可沿水平方向和深淺高度進行調整，從而使外殼上箱蓋與墻面之間達到理想的配臺位置。

2、外形藝術化、使用安全化，在國內外已被廣泛應用。主要特點是采用電器尺寸模數化、安裝軌道化、外形藝術化、使用安全化，在國內外已被廣泛應用。

3、技術成熟，原理簡單，主要組成部分：各種開關元器件、殼體、透明門、上蓋、零排、保護接地排、絕緣導線等。

4、安全性好，箱型是戶內封閉式配電箱，采用專用型材組裝式結構，殼體采用厚度為1.2mm的冷軋鋼板，具有重量輕，強度高等特點。塑料小門采用防火樹脂材料，能有效防止火勢蔓延。內裝電器元件均采用寬度為18mm模數的電器，安裝于標準導軌上�？筛鶕�(jù)需要任意組合，拆裝方便，開關元件手柄外露，帶電部分被遮蓋在上蓋內部，打開門可方便操作。

5、防護性能好，具有防漏電、觸電、短路、過載等多種保護裝置。

6、保護性能好，箱門用多股軟通編織線與箱內PE點連接，整個箱體結構形成了連續的保護電路。

7、外觀美觀，箱體表面采用環氧粉末靜電噴涂，均勻美觀利于防腐，附著力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。

8、箱內采用優良導線和銅排，三相匯流排及N、PE接線排采用銅母線．規格為13×3mm。導線采用BV、BVR聚乙烯絕緣導線。三相匯流排和N、PE接線排絕緣支架采用阻燃ABS材料。

正常使用條件：

周?chē)諝鉁囟龋翰桓哂?40℃及不低于-10℃。并且24小時內平均溫度不得高于35℃。

相對濕度：在最高溫度+40℃時不超過50%。溫度較低時允許有較高的相對濕度，例如：+20℃時為90%.要考慮到由于溫度變化可能偶然產生的適度凝露。

安裝地點：海拔高度不得超過2000m。

使用環境無強烈震動。

空氣中無腐蝕金屬和破壞電氣絕緣的易燃、易爆氣體與導電塵埃。

用戶有特殊要求時與制造廠協商解決。

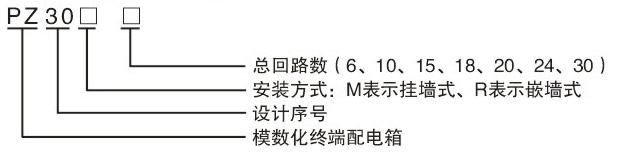

型號含義：
